Toplovodni kotao KWH-1000
Niskotlačni toplovodni kotao sustava 90/70˚C KWH 1000 (toplinske snage 1000 KW). Proizvođač: HAMECH (Hajnówka) – Poljska.
Kotlovi tipa KWH namijenjeni su za rad u instalacijama centralnog grijanja s prinudnim kruženjem grijaćeg medija u otvorenom sistemu, te rade kao izmjenjivači topline za plinifikatore AZSD (sistem za spaljivanje usitnjenog drvnog ostatka). Vrlo niska razina onečišćenja u atmosferi te odlična ispravnost i stabilnost parametara nužnih za rad, svrstava sisteme AZSD + KWH među najbolje u svojoj klasi.
| Nazivna snaga | 1000 | kW |
| Nazivna snaga s Automatskim sistemom za spaljivanje drvnog otpada AZSD | 1000(1) | kW |
| Opseg regulacije toplinske snage | 30 - 100 | % |
| Zagrijavana površina kotla | 78 | m2 |
| Dopušten statički pritisak | 0.3 | MPa |
| Max. temp. vode na izlasku iz kotla | 95 | °C |
| Obavezan niz iza kotla | >56 | Pa |
| Srednja temperatura plinova na izlazu iz kotla | 240 | °C |
| Potrošnja osnovnog goriva s nazivnom snagom s AZSD | 375.6(1) | kg/h |
| Toplinska iskoristivost uz rad s nazivnom snagom s korištenjem AZSD | >=81.9 | % |
| Težina kotla s izolacijom | 6250 | kg |
| Ukupna količina vode u kotlu | 4300 | l |

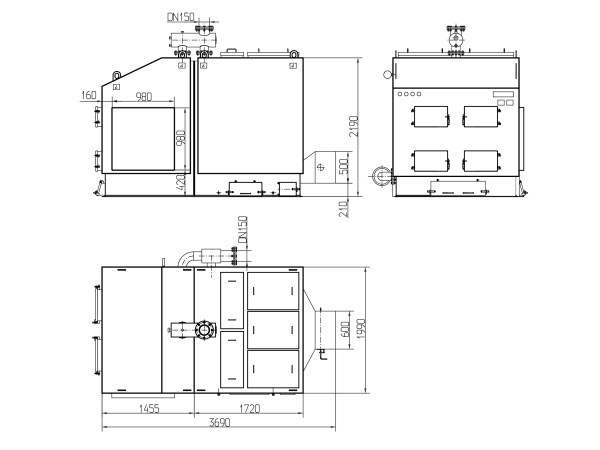

| Dužina (A) | 3690 | mm |
| Visina (B) | 2190 | mm |
| Širina (C) | 1990 | mm |
| Komora izgaranja – dužina (D)(2) | 1455 | mm |
| Izmjenivač - dužina (E)(2) | 1720 | mm |
1. Ogrjevna vrijednost: 12 028 kJ/kg
2. Samo kod dijeljene konstrukcije kotla: kotlovi snage više od 110 KW

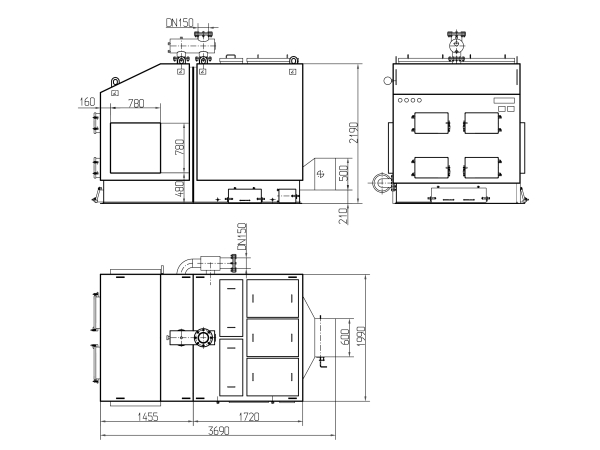

Niskotlačni toplovodni kotao pripremljen je za rad sa sistemom za automatsko dodavanje piljevine i pirolitičkom komorom AZSD-1000. Moguće je napraviti kotao pripremljen za rad sa 2x AZSD-500. Kotao uključuje svu sigurnosnu i mjernu opremu, te pribor za čišćenje. Dimnjak i veza dimnjaka s izvodom iz peći.
Osnovna vrsta goriva za kotlove tipa KWH sa sistemom za spaljivanje AZSD je usitnjeno drvo granulacije do 30mm koje sagorijeva u plinifikatoru, čija je vlažnost 30-50% i kalorična vrijednost 13-8 MJ/kg. Loženje na piljevinu ili usitnjeni drvni ostatak-sječku promjera do 3 cm. Moguće je kombinirano loženje i krupnim drvnim ostatkom direktnim ubacivanjem u peć.
Zamjenska goriva koja se mogu koristiti za spaljivanje u kotlovima (bez korištenja plinifikatora) su:
• krupni komadi drveta
• briketi od kamenog ili smeđeg ugljena ili piljevine
• smeđi i kameni ugljen
Razvod vode u kotlovnici
| razvodnik polazne i povratne vode | 3 izvoda |
| ventili za temp. 130°C | 2x3 kom |
| pumpe za visoku temp. | 10.000 l/h |
| nepovratni i sigurnosni ventil za pritisak | 3 bara |
Tlačni uređaj i priprema vode
sistem ekspsnzionih posuda s tlačnom pumpom
tehnička priprema vode
