Toplovodni kotao KWH-2000

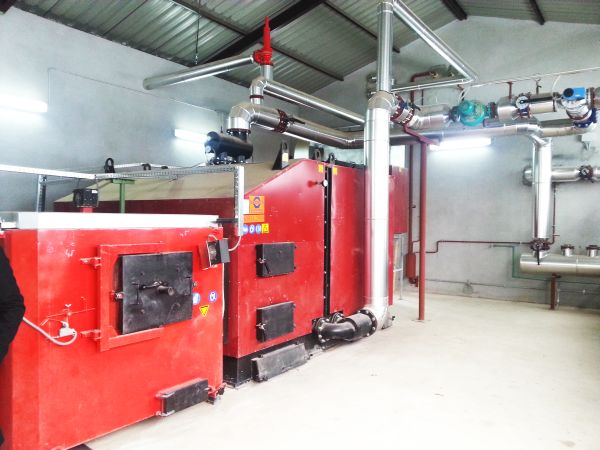

Niskotlačni toplovodni kotao sustava 90/70 ˚C KWH 2000 (toplinske snage 2000 KW). Kotlovi tipa KWH namijenjeni su za rad u instalacijama centralnog grijanja s prinudnim kruženjem grijaćeg medija u otvorenom sistemu, te rade kao izmjenjivači topline za plinifikatore AZSD (sistem za spaljivanje usitnjenog drvnog ostatka). Vrlo niska razina onečišćenja u atmosferi te odlična ispravnost i stabilnost parametara nužnih za rad, svrstava sisteme AZSD + KWH među najbolje u svojoj klasi. Proizvođač: HAMECH (Hajnówka) – Poljska.
| Nazivna snaga | 2000 | kW |
| Nazivna snaga s Automatskim sistemom za spaljivanje drvnog otpada AZSD | 2000(1) | kW |
| Opseg regulacije toplinske snage | 30 – 100 | % |
| Zagrijavana površina kotla | 174 | m2 |
| Dopušten statički pritisak | 0.3 | MPa |
| Max. temp. vode na izlasku iz kotla | 95 | °C |
| Obavezan niz iza kotla | >65 | Pa |
| Srednja temperatura plinova na izlazu iz kotla | 240 | °C |
| Potrošnja osnovnog goriva s nazivnom snagom s AZSD | 783.7(1) | kg/h |
| Toplinska iskoristivost uz rad s nazivnom snagom s korištenjem AZSD | >=81.9 | % |
| Težina kotla s izolacijom | 14200 | kg |
| Ukupna količina vode u kotlu | 7800 | l |

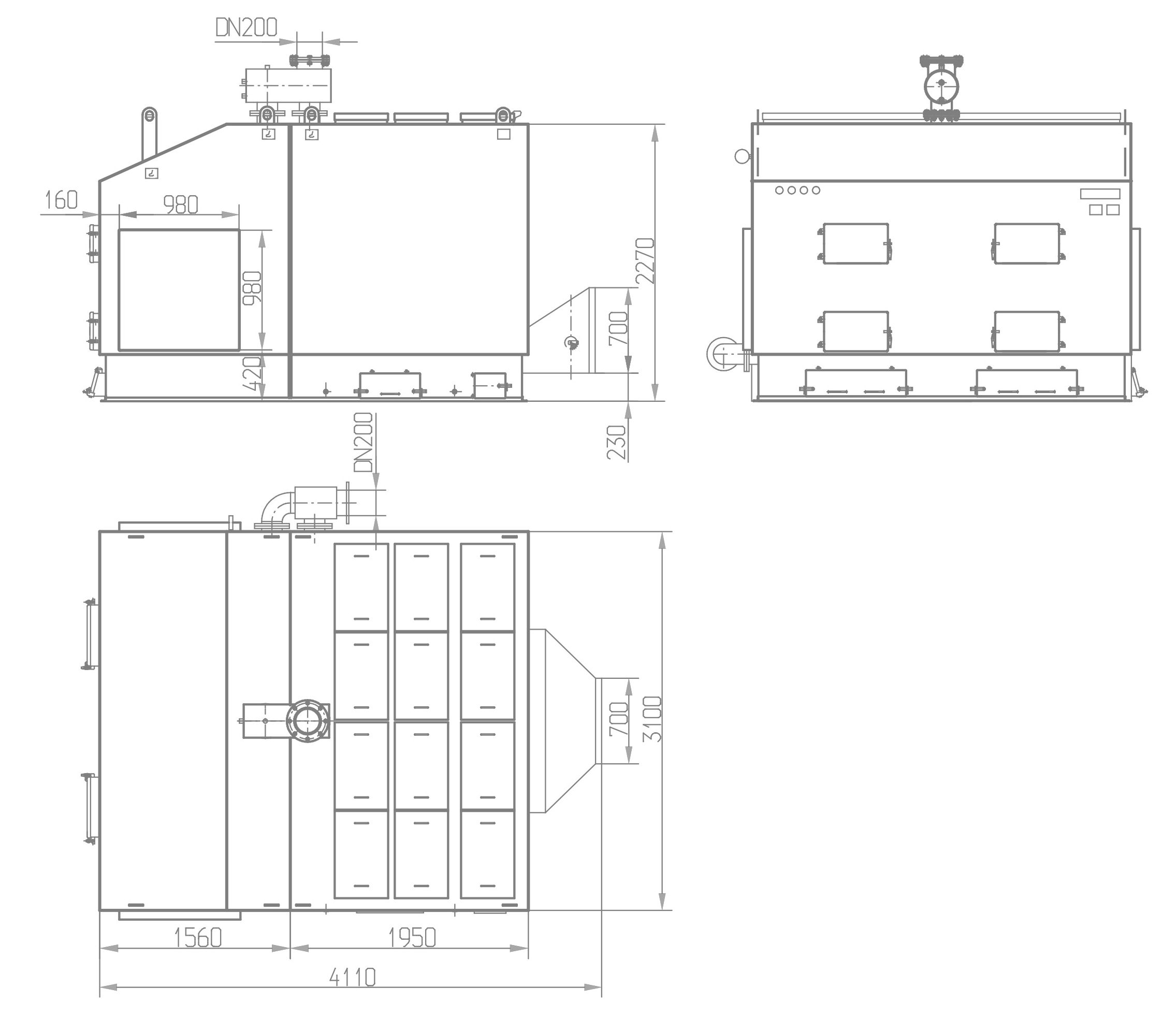

| Dužina (A) | 4110 | mm |
| Visina (B) | 2270 | mm |
| Širina (C) | 3100 | mm |
| Komora izgaranja – dužina (D)(2) | 1560 | mm |
| Izmjenivač - dužina (E)(2) | 1950 | mm |
1. Ogrjevna vrijednost: 11 484 kJ/kg
2. Samo kod dijeljene konstrukcije kotla: kotlovi snage više od 110kW.
Preporuka za dimnjak (ako je priključen na ciklon dimnih plinova)
| visina | 14 | m |
| promjer | 800 | cm |
Osnovna vrsta goriva za kotlove tipa KWH sa sistemom za spaljivanje AZSD je usitnjeno drvo granulacije do 30mm koje sagorijeva u plinifikatoru, čija je vlažnost 30-50% i kalorična vrijednost 13-8 MJ/kg. Loženje na piljevinu ili usitnjeni drvni ostatak promjera do 3 cm. Sigurnosna i regulacijska oprema, te pribor za čišćenje.
Zamjenska goriva koja se mogu koristiti za spaljivanje u kotlovima (bez korištenja plinifikatora) su:
• krupni komadi drveta
• briketi od kamenog ili smeđeg ugljena ili piljevine
• smeđi i kameni ugljen
Niskotlačni toplovodni kotao pripremljen je za rad sa sistemom za automatsko dodavanje piljevine i pirolitičkom komorom AZSD-1000 za sagorijevanje sječke ili piljevine postupkom uplinjavanj (pirolize) na temperaturi većoj od 1000 °C. Moguće je napraviti kotao pripremljen za rad sa 2x AZSD-1000. Obje komore mogu funkcionirati istovremeno, a može raditi i samo jedna – ovisno o potrebi za temperaturom u plasteniku. Doprema sječke (piljevine) do pirolitičke komore vrši se pužnim prijenosom iz prostora 3x3m sistemom izuzimanja preko tanjurastih opruga.
