Toplovodni kotao KWH-600

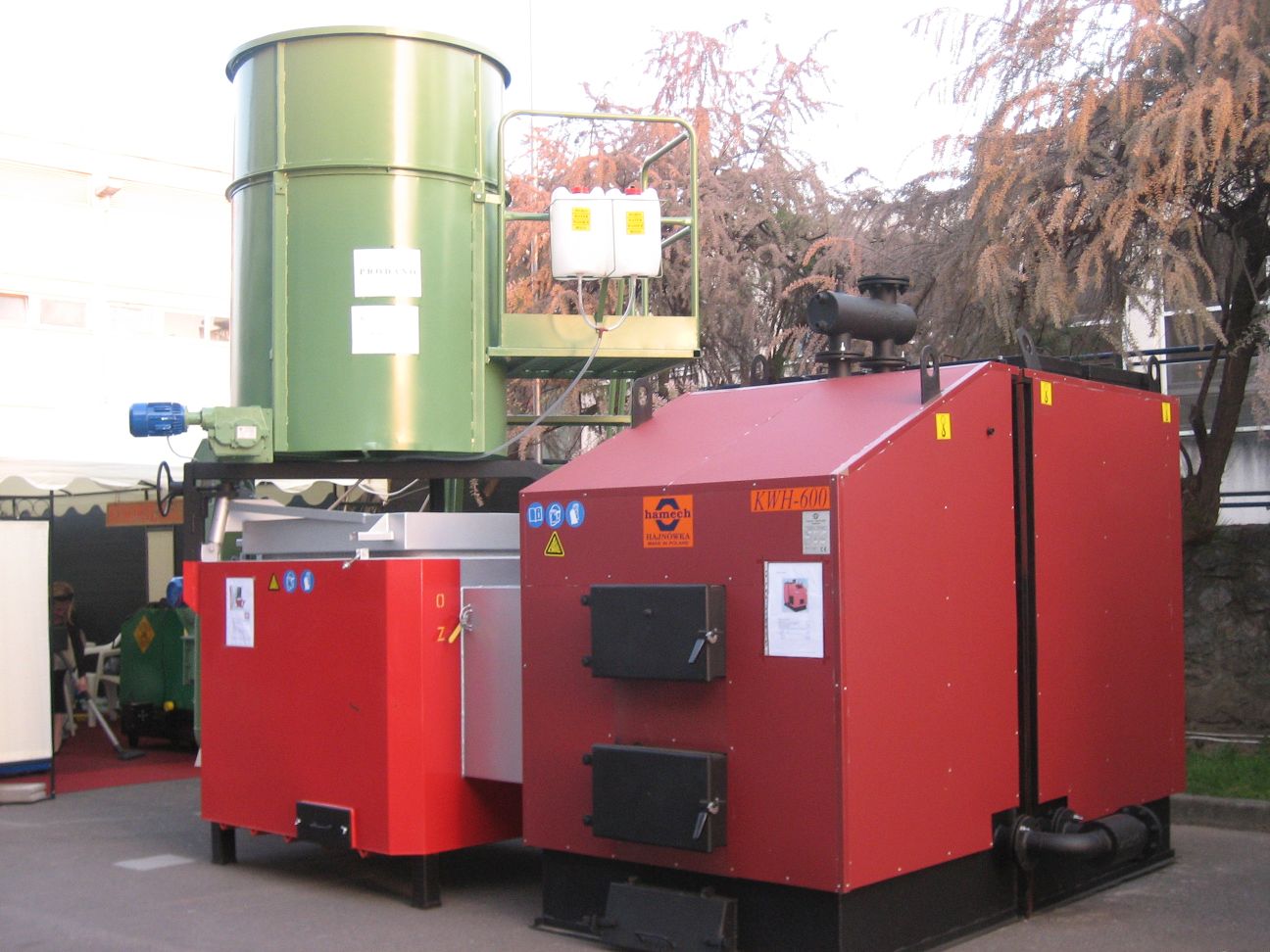

Niskotlačni toplovodni kotao sustava 90/70˚C KWH 600 (toplinske snage 600 KW). Proizvođač: HAMECH (Hajnówka) – Poljska.
Kotlovi tipa KWH namijenjeni su za rad u instalacijama centralnog grijanja s prinudnim kruženjem grijaćeg medija u otvorenom sistemu, te rade kao izmjenjivači topline za plinifikatore AZSD (sistem za spaljivanje usitnjenog drvnog ostatka). Vrlo niska razina onečišćenja u atmosferi te odlična ispravnost i stabilnost parametara nužnih za rad, svrstava sisteme AZSD + KWH među najbolje u svojoj klasi.
| Nazivna snaga | 600 | kW |
| Nazivna snaga s Automatskim sistemom za spaljivanje drvnog otpada AZSD | 550(1) | kW |
| Opseg regulacije topjinske snage | 30 – 100 | % |
| Zagrijavana površina kotla | 49 | m2 |
| Dopušten statički pritisak | 0.3 | MPa |
| Max. temp. vode na izlasku iz kotla | 95 | °C |
| Obavezan niz iza kotla | >40 | Pa |
| Srednja temperatura plinova na izlazu iz kotla | 220 | °C |
| Potrošnja osnovnog goriva s nazivnom snagom s AZSD | 156(1) | kg/h |
| Toplinska iskoristivost uz rad s nazivnom snagom s korištenjem AZSD | >=81.9 | % |
| Težina kotla s izolacijom | 3100 | kg |
| Ukupna količina vode u kotlu | 2100 | l |

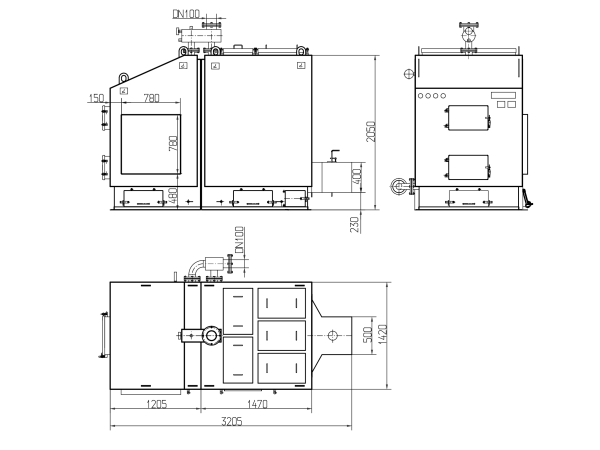

| Dužina (A) | 3205 | mm |
| Visina (B) | 2050 | mm |
| Širina (C) | 1420 | mm |
| Komora izgaranja – dužina (D)(2) | 1205 | mm |
| Izmjenivač - dužina (E)(2) | 1470 | mm |
1. Ogrjevna vrijednost: 15 955 kJ/kg.
2. Samo kod djeljene konstrukcije kotla: kotlovi snage voše od 110 KW.
Preporuka za dimnjak:
Visina - 16 m
Promjer - 62 cm

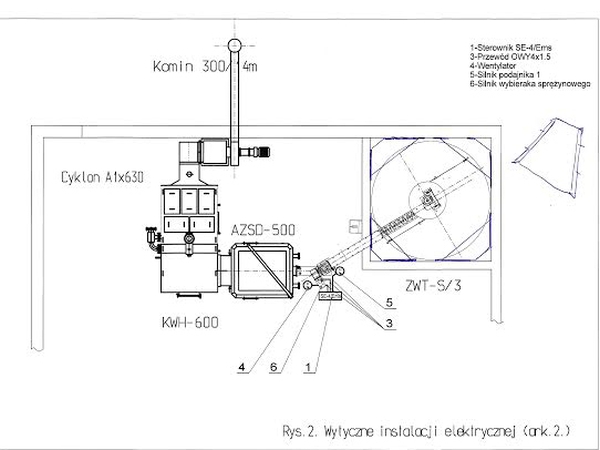

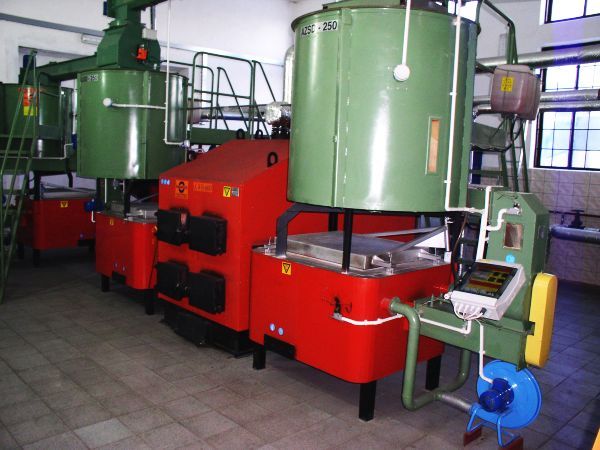

Niskotlačni toplovodni kotao pripremljen je za rad sa sistemom za automatsko dodavanje piljevine i pirolitičkom komorom AZSD-500. Moguće je napraviti kotao pripremljen za rad s 2x AZSD-250.
Osnovna vrsta goriva za kotlove tipa KWH sa sistemom za spaljivanje AZSD je usitnjeno drvo granulacije do 30 mm koje sagorijeva u plinifikatoru, čija je vlažnost 30-50% i kalorična vrijednost 13-8 MJ/kg.
Priključak komore nalazi se s prednje strane. Preporučuje se loženje krupnim komadima s ˝L˝strane. Loženje na piljevinu ili usitnjeni drveni otpad promjera do 3 cm. Moguće je kombinirano loženje i krupnim drvenim otpadom direktnim ubacivanjem u peć. Kotao uključuje svu sigurnosnu i mjernu opremu, te pribor za čišćenje.
Zamjenska goriva koja se mogu koristiti za spaljivanje u kotlovima (bez korištenja plinifikatora) su:
• krupni komadi drveta
• briketi od kamenog ili smeđeg ugljena ili piljevine
• smeđi i kameni ugljen
